1
打开 PDF
支持多页工程图纸，滚轮缩放、中键平移浏览。
图尺 · PDF 尺寸提取助手
在 PDF 工程图上框选尺寸，辅助识别并汇总到表格，一键导出 Excel——提高抄尺寸效率，把纸面清单变成可复用的电子表格。
配置好同类图纸后，绝大多数尺寸可直接识别；本地运行，可免费试用全功能。

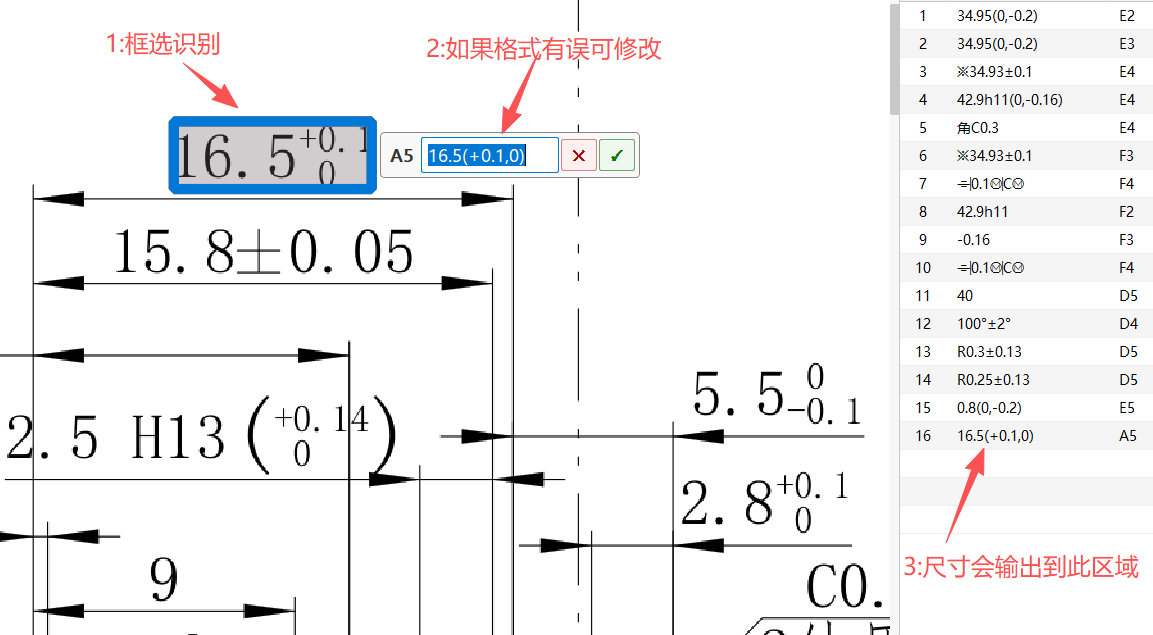

框选尺寸 → 识别辅助 → 核对后写入表格 · 点击视频或截图可放大
2
框选识别
拖拽框选尺寸区域，辅助识别文字、公差与工程符号，并填写区位；写入前在确认条里看一眼，不对就改。
3
导出使用
复制尺寸或区位，按模板导出 Excel；可生成带气泡序号的标注 PDF。
核心功能
框选即识别
框选尺寸区域，结果写入右侧表格。图尺是提效助手：配置好符号库与过滤后，同类图纸绝大多数尺寸一次到位，仅个别排版特殊的识别后改一下。

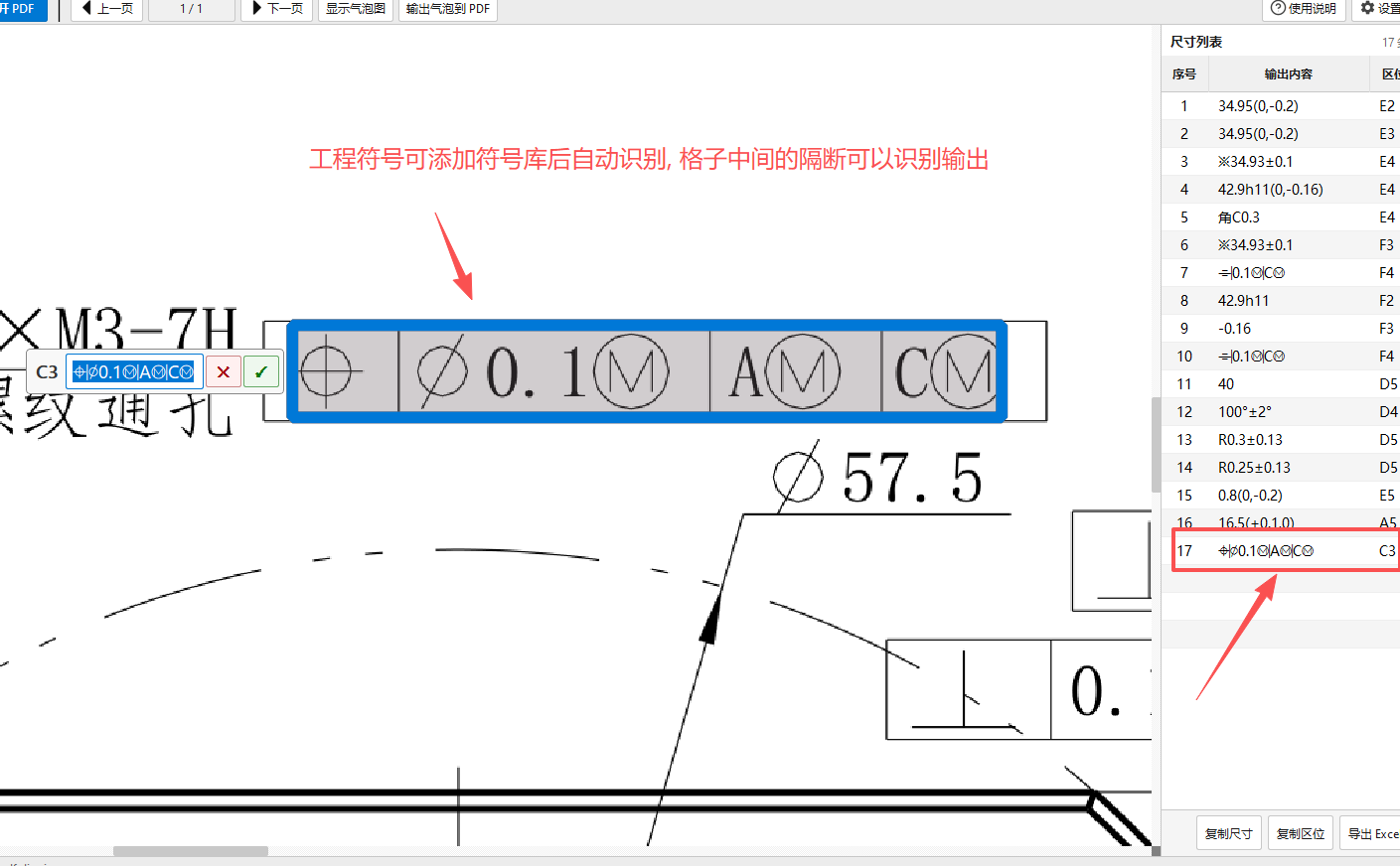

工程符号库
内置常用工程符号，正确识别 φ、± 等标注。形位公差等特殊符号是矢量图形，需「设置 → 符号库」里添加新符号；同一符号多种画法可用添加样本追加变体。构建后即可在识别中自动匹配。

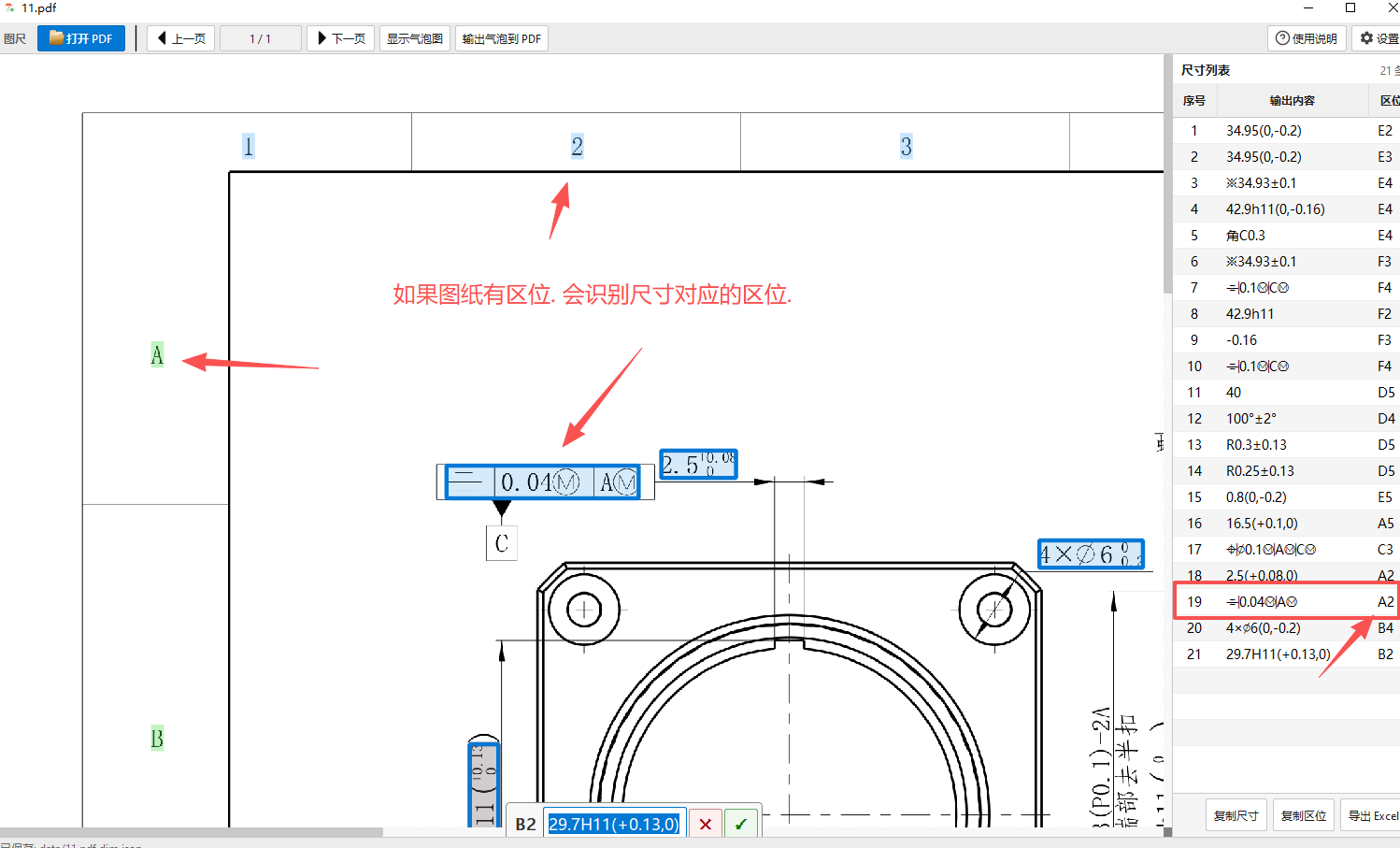

页边区位
识别页边行、列网格，自动填写「区位」列，减少手工对照图框。

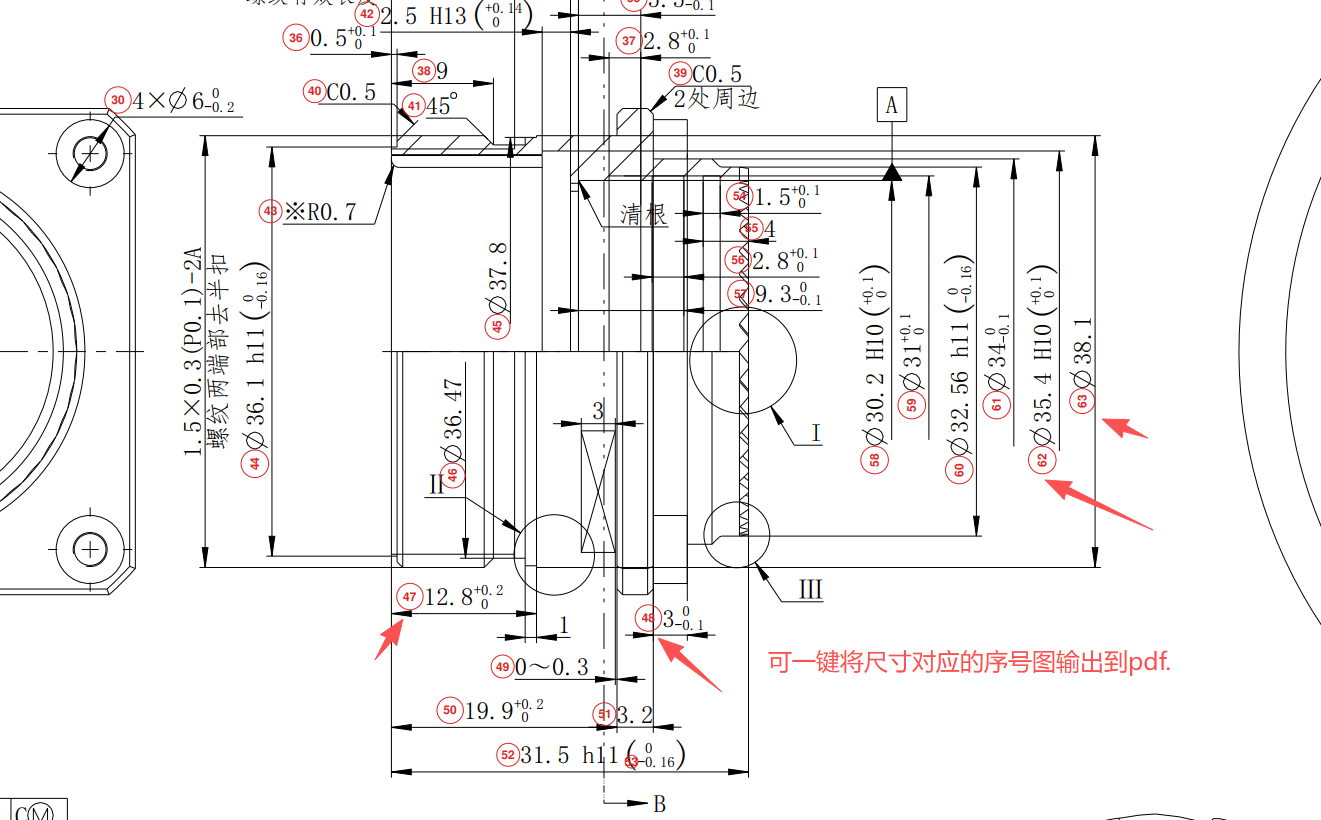

气泡标注与导出
一键显示气泡序号；将标注导出为 PDF，便于审图对照与对外交付标注图。

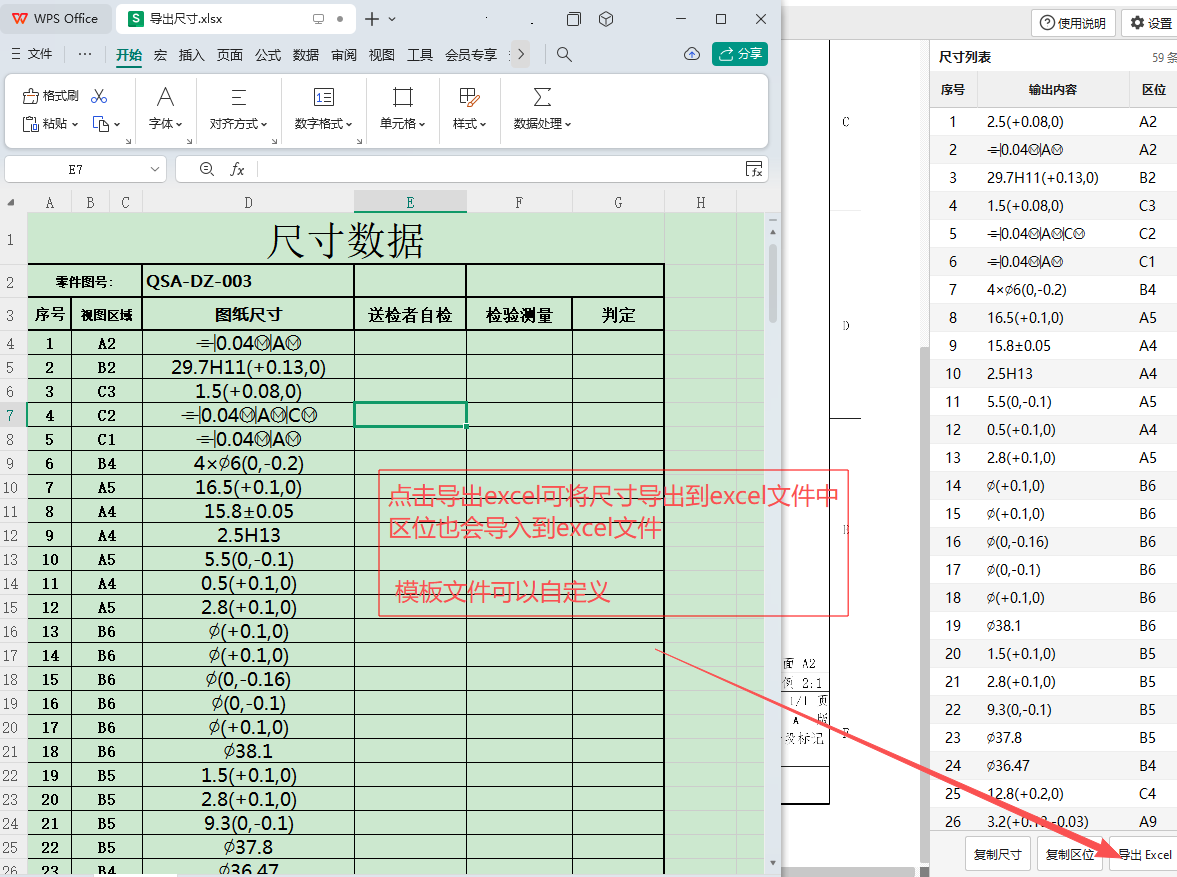

Excel 尺寸导出
核对后的尺寸清单可一键写入 Excel。替换项目内的「尺寸模板.xlsx」即可沿用贵司现有表格样式；在「设置 → 导出」中配置每条尺寸、区位的填格位置，适配工艺卡、检验记录等不同版式。
以前：PDF 打印 → 手抄到纸 → 再录 Excel，费时易错、难以复用
现在：PDF 直框选 → 核对后入表 → 导出 Excel，同一份数据多处粘贴使用
图尺是这一环的辅助工具，不是完整无纸化系统，但能把最耗时的「抄尺寸」先数字化。
适用场景
审图 / 核对
不再逐条抄到纸上再录入；汇总成电子清单，对照图纸核对，减少漏项与重复录入。
工艺 / 检验
从 PDF 图纸提取尺寸，粘贴到工艺卡、检验记录，不用从纸上再录一遍。
对外交付
生成带气泡序号的标注 PDF，配合 Excel 尺寸表一并交付客户。
数字化 / 归档
尺寸表可保存、复制、二次使用，替代反复手抄的纸面清单。
产品定位
图尺是辅助您提效的 Windows 桌面工具，不是全自动尺寸审核系统。您仍需框选、核对，偶尔改几条——这正是正常用法。同类图纸按下面配置好后，识别率极高，绝大多数尺寸框选即可用，把原来逐条抄尺寸的时间大幅省下来。
- 符号库：普通数字文本可直接识别；形位公差等特殊符号是矢量图形，需打开「设置 → 符号库」，用「添加新符号」或「添加样本」，再「重新构建符号库」。
- 识别过滤：在「设置 → 框选识别」中配置要忽略的文字（如「处」「件」、技术要求段落等）；按住 Alt 可临时关闭过滤对比效果。
- 识别后核对：确认条或表格里改一下即可。批量处理时，个别尺寸需人工改是正常的，不影响整体提效。
试用阶段如有配置或使用问题，欢迎联系微信 tuchi3003 协助排查。
试用与购买
图尺是高性价比的尺寸提取助手，定价不高，适合经常要从 PDF 图纸汇总尺寸的用户。下载后在试用期内可完整体验全部功能，与正式版一致。
试用需联网；激活后可长期离线使用。试用期间如有问题，欢迎联系客服微信 tuchi3003，我们提供技术支持。
购买激活码并在软件内在线激活后，即可长期离线使用（支持有限次换绑电脑）。
数字产品，购买后不退。建议先试用，满意后再购买。
下载
Windows 10 / 11，64 位。点击直接下载 zip，解压后双击其中的安装程序，按向导安装即可。
当前版本：v5.6.0
官网直链较慢或无法下载时，可使用百度网盘。
常见问题
图尺是全自动的吗？
不是。图尺是辅助提效工具：您框选尺寸区域，软件帮您识别并填入表格，您核对、偶尔改几条，再导出。不是上传图纸就自动出完整清单。同类图纸配置好符号库与过滤后，识别率极高，绝大多数尺寸可直接用，仅个别格式特殊的需识别后改一下。建议先试用，看是否适合您的图纸习惯。
第一次用为什么觉得不准？
常见原因是尚未配置符号库和识别过滤。配置后同类图纸识别率会很高；若仍有个别不对，在确认条或表格里改一下即可。试用期间可联系客服协助配置。
试用和正式版有什么区别？
试用期内功能与正式版一致，但试用需联网；激活后可长期离线使用。建议先试用满意再购买。
购买后可以退款吗？
图尺为数字授权产品，购买后不退。请先下载试用，确认满足需求后再购买。
图纸会上传到服务器吗？
不会。图尺在 Windows 本地运行，PDF 与识别数据保存在您的电脑上。
支持什么样的 PDF？
适合含文字层或清晰矢量标注的工程 PDF。纯扫描件效果取决于文字是否可选中。
斜着写的尺寸能识别吗？
支持常见斜排角度（如 60°），识别框与气泡标注会随文字方向显示。
如何激活？
打开软件 → 设置 → 激活，输入购买的激活码；需联网完成验证。
换电脑怎么办？
激活码可在软件内申请换绑，次数有限。如有疑问请联系微信 tuchi3003。
